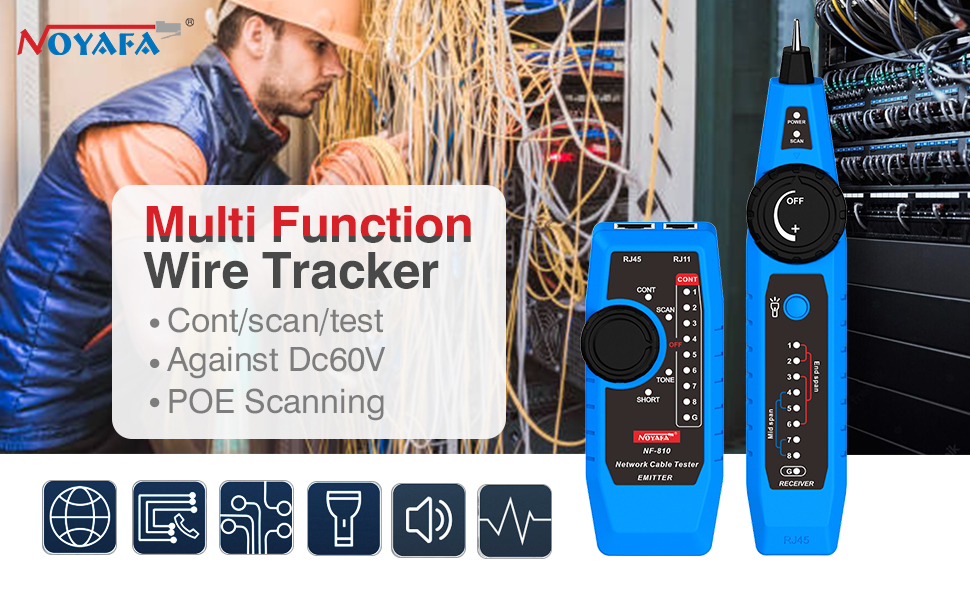

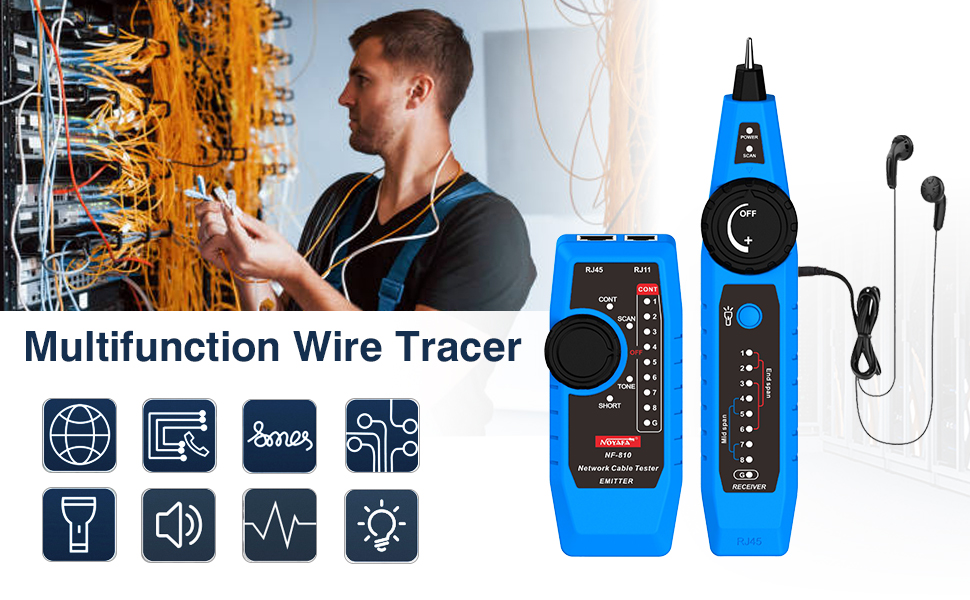

Noyafa NF-810 Multifunktionaler Netzwerktester, Ethernet-LAN-Netzwerkkabel-Tracker mit Telefonleitungstester, Netzwerkleitungs-Scanning, Netzkabel-Scannen und POE-Switch-Testfunktionen

Wiremap-Funktion

• Die Wiremap-Funktion wird hauptsächlich verwendet, um die Drahtfolge, den Kurzschluss, den offenen Kreis und das Kreuz des Netzwerkkabels zu erkennen und die Testergebnisse in Form von Drahtfolgelichtern anzuzeigen.

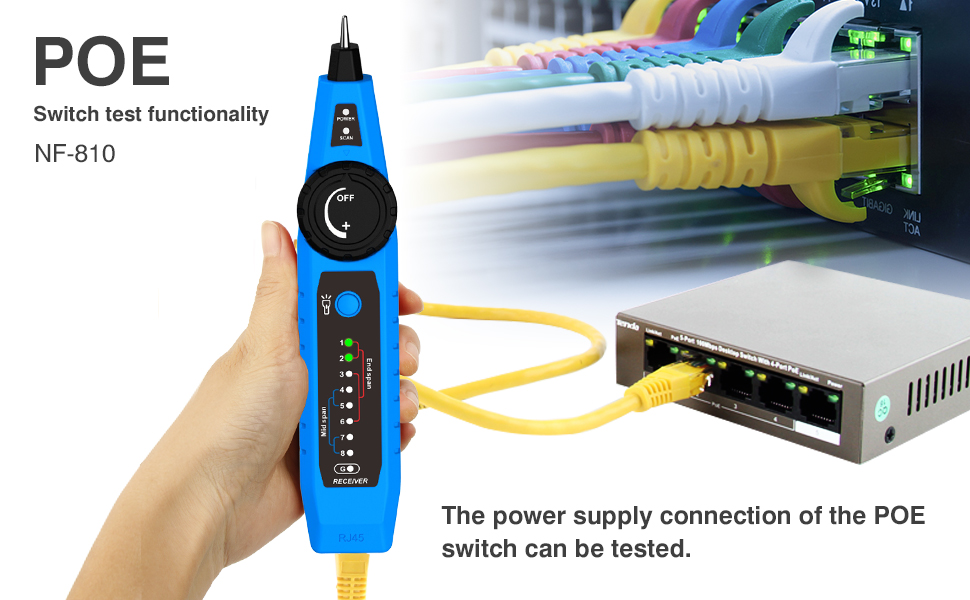

POE Schalter Test Funktion

• Der RJ45 des Empfängers wird mit einem normalen Netzwerkkabel mit dem POE-Switch verbunden, und die Stromversorgung des POE-Switches kann getestet werden.

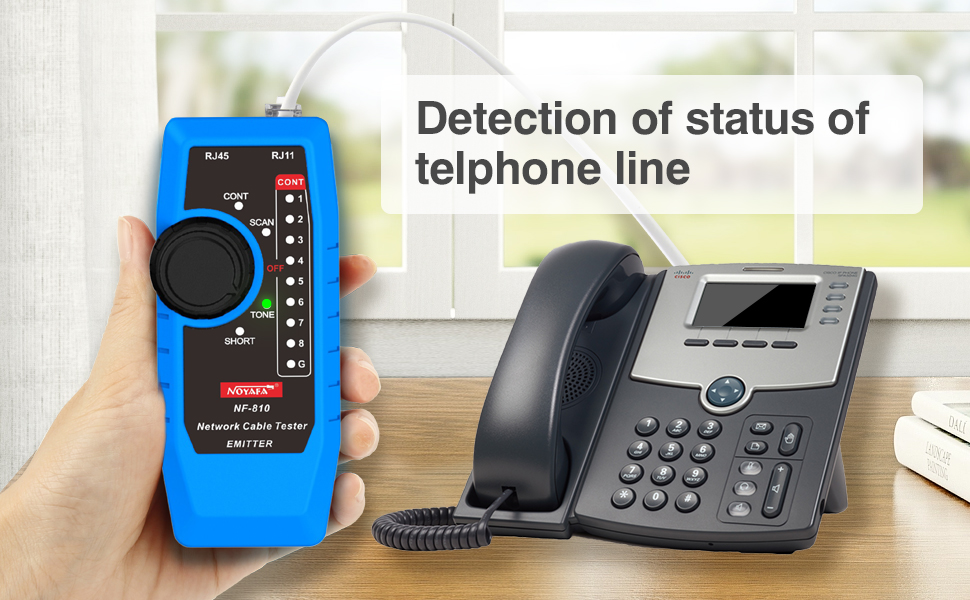

Funktion zur Erkennung des Telefonleitungsstatus

• Schließen Sie den Sender mit dem RJ11 Adapterkabel an das Telefon an und drehen Sie gleichzeitig den Senderknopf auf die "Telefonleitung", die Telefonleitungsanzeige leuchtet auf.

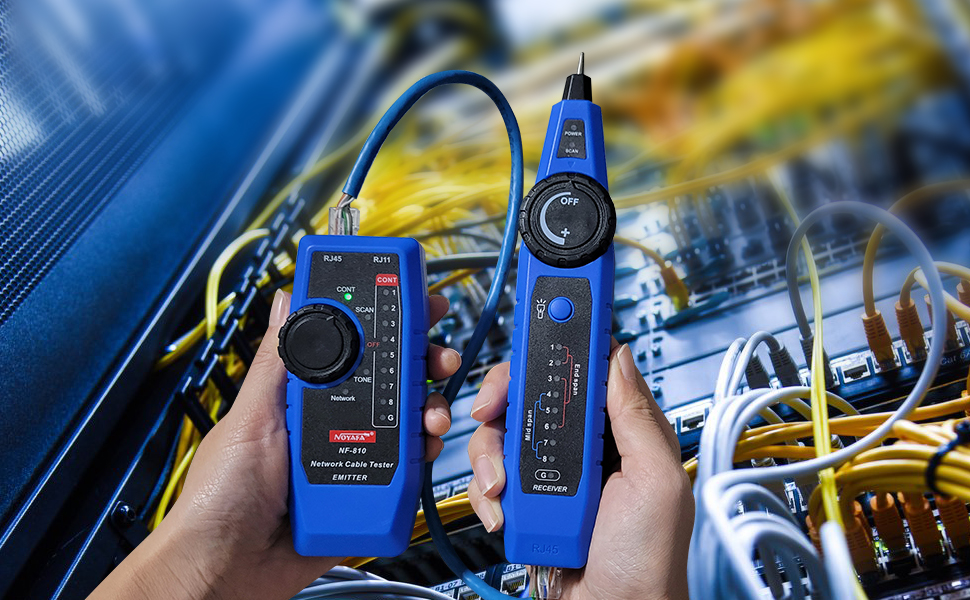

• Sender
• Drehen Sie den Senderknopf auf den "SCAN", die Scananzeige ist immer eingeschaltet und zeigt an, dass die Kabelscanfunktion eingegeben wurde. Schließen Sie nach Auswahl der Funktion ein Ende des zu prüfenden Netzwerkkabels/Telefonkabels an den RJ45/RJ11-Anschluss des Senders an.

• Empfänger
• Schalten Sie den Empfängerknopfschalter ein, Sie können den Empfängerknopfschalter auf die maximale Empfindlichkeit einstellen, verwenden Sie die Empfängersonde, um sich dem Kabel zu nähern, wenn der Empfänger ein Signal empfängt, sendet der Empfänger einen "dididi"-Ton aus, je stärker das Signal, das gelb-grüne Signal Je heller die Kontrollleuchte blinkt, können Sie schnell die ungefähre Position des Kabels auf diese Weise finden.
• Nachdem Sie die ungefähre Position des Kabels bestimmt haben, verringern Sie die Signalempfindlichkeit des Empfängers angemessen, um die Zielleitung genau zu lokalisieren.

• Kopfhörer-Funktion
• Wenn der Empfänger in einer lauten Umgebung getestet wird, können Sie Kopfhörer für den Betrieb tragen, um externe Störungen zu vermeiden.
