Eltako MFZ12DX-UC Zeitrelais Multifunktional 230V 1 St. Zeitbereich: 0.1s - 40h 1 Wechsler, 58x20mm

Quantity
ADD TO CART
BUY IT NOW
  • Detail
    • Betätigungsart=analog mit Multifunktion
    • Funktion=Multifunktion
    • 1. Zeitbereich Einheit=Minuten/Stunden
    • 1. Zeitbereich=40..0
    • Montageart=DIN-Schiene

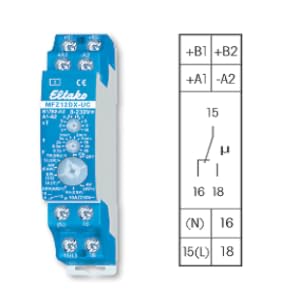

    Eltako MFZ12DX-UC

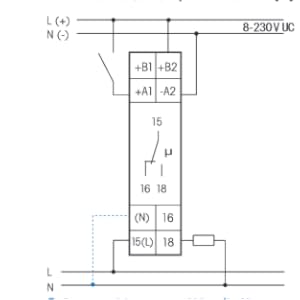

    1 Wechsler potenzialfrei 10 A/250V AC, Glühlampen 2000 W *. Stand-by-Verlust nur 0,02-0,6 Watt.Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18 mm breit, 58 mm tief.Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230 V-Wechselspannung 50 Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt.Universal-Steuerspannung 8..230 V UC. Versorgungsspannung wie die Steuerspannung.Zeiten zwischen 0,1 Sekunden und 40 Stunden sind einstellba

    Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die auto matische kurze Synchronisation abwarten, bevor der geschaltete Ver braucher an das Netz gelegt wird.Je nach Anschluss der Stromversorgung an die Klemmen B1-A2 oder B2-A2 können zwei unter-schiedliche Funktions ebenen ausgewählt werden.Funktionen F bei Anschluss der Stromversorgung an B1-A2 (Beschreibung Seite 13-11) (Stand-by-Verlust 0,02-0,4 W

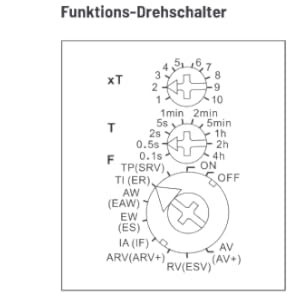

    Die Leuchtdiode unter dem großen Drehschalter informiert während des Zeitablaufes über die Kontakt-stellung. Sie blinkt, solange der Arbeits kontakt 15-18 offen ist (15-16 geschlossen) und leuchtet ständig, solange der Arbeitskontakt 15-18 geschlossen (15-16 offen) ist.Die Zeitbasis T wird mit dem mittleren rastenden Drehschalter T eingestellt. Als Basiswerte stehen 0,1 Sekunde, 0,5 Sekunden, 2 Sekunden, 5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten, 1 Stunde, 2 Stunden und 4 Stunden zur Wahl. Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator.Der Multiplikator xT wird mit dem oberen rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0,1 Sekunde (Zeitbasis 0,1 Sekunde und Multiplikator 1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen
